Galaxie® D

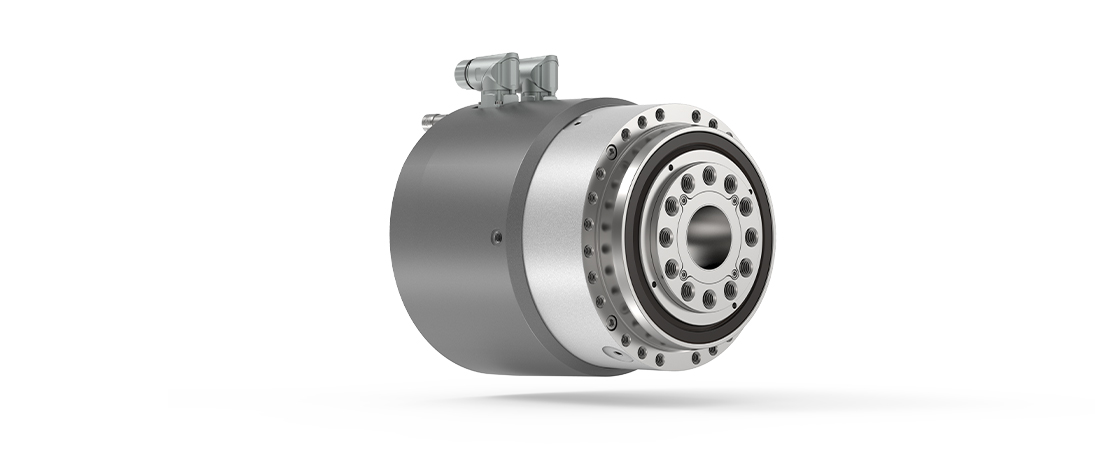

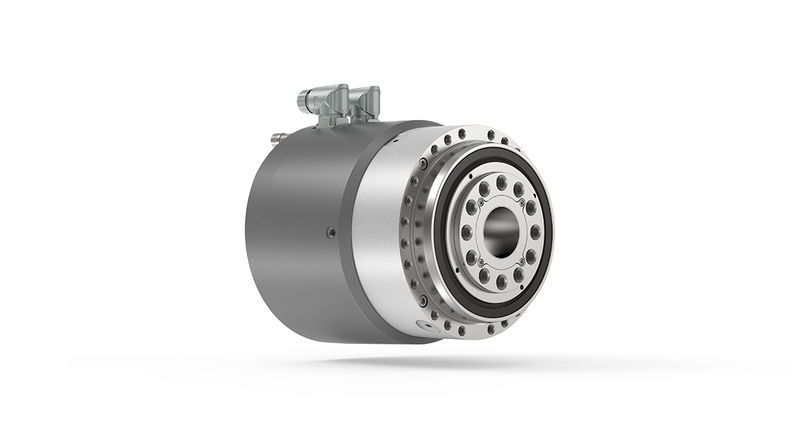

  • Galaxie® D – Galaxie® con servomotore sincrono integrato assialmente e albero cavo

Galaxie® D è un servoattuatore compatto ad albero cavo, motore sincrono a magneti permanenti integrato che assicura gioco zero, elevata densità di coppia, rigidezza torsionale e precisione di posizionamento.


Scopri di più

  • Versioni e relativo impiego
  • Dati tecnici
  • Opzioni disponibili

Servoattuatore compatto ad albero cavo, motore sincrono a magneti permanenti integrato: gioco zero, elevata densità di coppia, rigidezza torsionale e precisione di posizionamento.

Vantaggi

  • Massima densità di coppia
  • Massima rigidezza torsionale
  • Albero cavo per il passaggio di utenze
  • Nessuna necessità di manutenzione
  • Migliore sincronismo
  • Cuscinetti in uscita robusti e precisi
  • Assenza totale di gioco

Benefici

  • Controllo della regolazione
  • Riduzione dei costi per la messa in servizio
  • Incremento della produttività
  • Sicurezza dei processi
  • Sviluppo di una nuova generazione di macchine a elevate prestazioni
  • Competitività
  Galaxie® robustness line
Taglia*Unità85110135175
Design DDDD
Diametro esterno1D  [mm]144187211263
Diametro albero cavo    d  [mm]26334557
Lunghezza2l  [mm]197232240325

Coppia di accelerazione max.3

T2B  [Nm]450108618004050
Velocità in uscita max.3n2max [rpm]125958061
Coppia nominale in uscita3 @ n2NT2N  [Nm]1904507501685
Velocità nominale in uscita3 @ T2Nn2N  [rpm]31232015
Coppia di emergenza3T2Not [Nm]13503000540012000
Rigidezza torsionale3Ct21 [Nm/arcmin]1603706501400
Rapporto di riduzione4i-24

1 valori possono subire variazioni dovute alla presenza di connettori (D) o di pre-stadi (G / GH)1
2 Senza connettori per sistema di raffreddamento a liquido
3 Valori soggetti a un range del +/- 10% per motivi che esulano dal nostro controllo.
4 L’uscita gira discorde all'ingresso.

Serie Galaxie® “robustness line”: Dati tecnici validi senza raffreddamento ad acqu

Dati tecnici non vincolanti.



Note

In base ai requisiti dell'applicazione, è possibile selezionare diverse tipologie di encoder, connettori elettrici, sistemi di raffreddamento (a liquido/a convezione) e freno di stazionamento (opzionale).

Applicazioni tipiche

Assi A/B/C per un posizionamento preciso su macchine per imballaggio o macchine utensili, ad esempio rullatrici o fresatrici.

Galaxie® D

Albero cavo

Sistemi di feedback

  • Endat 2.1/2.2, singleturn, multiturn
  • Hiperface, singleturn, multiturn
  • DriveCliQ, singleturn
  • altri a richiesta

Servosistemi compatibili

  • Siemens, Rockwell, B&R, Bosch, Schneider, Fanuc
  • altri a richiesta

Altre opzioni

  • DC Bus 560 VDC
  • Rapporto di riduzione 24:1
  • IP 65
  • Certificato UL (chiarimento tecnico necessario)

Collegamento elettrico e per raffreddamento a liquido

  • angolare
  • diritto

Sensore di temperatura

  • PT1000
  • PTC
