Galaxie^® GS – Riduttore configurabile con albero cavo e flangia di trasmissione in ingresso

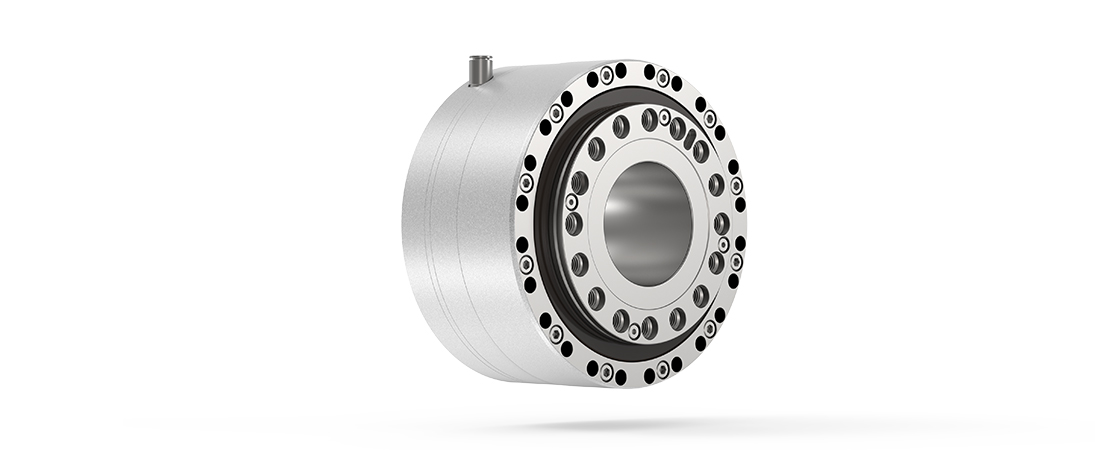

Galaxie^® GS è un riduttore a gioco zero configurabile, con albero cavo e flangia di trasmissione in ingresso.

Vantaggi e benefici
Dati tecnici
Opzioni disponibili

Riduttore a gioco zero configurabile, con albero cavo e flangia di trasmissione in ingresso

Vantaggi

Riduttore dimensionato su misura
Massima densità di coppia
Massima rigidezza torsionale
Nessuna necessità di manutenzione
Migliore sincronismo
Cuscinetti in uscita robusti e precisi
Assenza totale di gioco
Integrazione rapida

Benefici

Incremento della produttività
Sicurezza dei processi
Sviluppo di una nuova generazione di macchine a elevate prestazioni
Competitività
Riduzione dei tempi di realizzazione dei progetti

		Galaxie^® robustness line			Galaxie^® accuracy line
Taglia	Unità	110	135	175	120	190	300
Design		GS	GS	GS	GS	GS	GS
Diametro esterno¹	D [mm]	160	191	241	122	193	304
Diametro albero cavo	d [mm]	33	45	57	44	72	117
Lunghezza²	l [mm]	145	161	213	83,6	128,5	183
Coppia di accelerazione max.³	T_2B [Nm]	1086	1800	4050	350	1500	6000
Velocità in uscita max.³	n_2max [rpm]	95	80	61	125	80	50
Coppia nominale in uscita³ @ n_2N	T_2N [Nm]	450	750	1685	190	750	3000
Velocità nominale in uscita³ @ T_2N	n_2N [rpm]	23	20	15	60	40	25
Coppia di emergenza³	T_2Not [Nm]	3000	5400	12000	700	3000	12000
Rigidezza torsionale³	C_t21 [Nm/arcmin]	370	650	1400	155	625	2500
Forza radiale max.	F1Q(SF1) [N]	2150	4500	5850	600	1980	4100
Rapporto di riduzione⁴	i	-24			31

¹ valori possono subire variazioni dovute alla presenza di connettori (D) o di pre-stadi (G / GH)¹
² Senza connettori per sistema di raffreddamento a liquido
³ Valori soggetti a un range del +/- 10% per motivi che esulano dal nostro controllo.
⁴ Con rapporto di riduzione negativo, il senso di rotazione è discorde; con rapporto di riduzione positivo il senso di rotazione è concorde.⁴ uscita gira nella direzione opposta all'ingresso; con un rapporto di riduzione positivo, l

Serie Galaxie^® “robustness line”: Dati tecnici validi senza raffreddamento ad acqua

Serie Galaxie^® “accuracy line”: Dati tecnici validi con raffreddamento ad acqua

Dati tecnici non vincolanti.

Note

Possibile trasmissione con cinghia dentata o motori in parallelo. A richiesta possibilità di personalizzazioni anche per le taglie 085 e 215.

Applicazioni tipiche

Assi A/B/C per un posizionamento preciso su macchine utensili e torni automatici.
