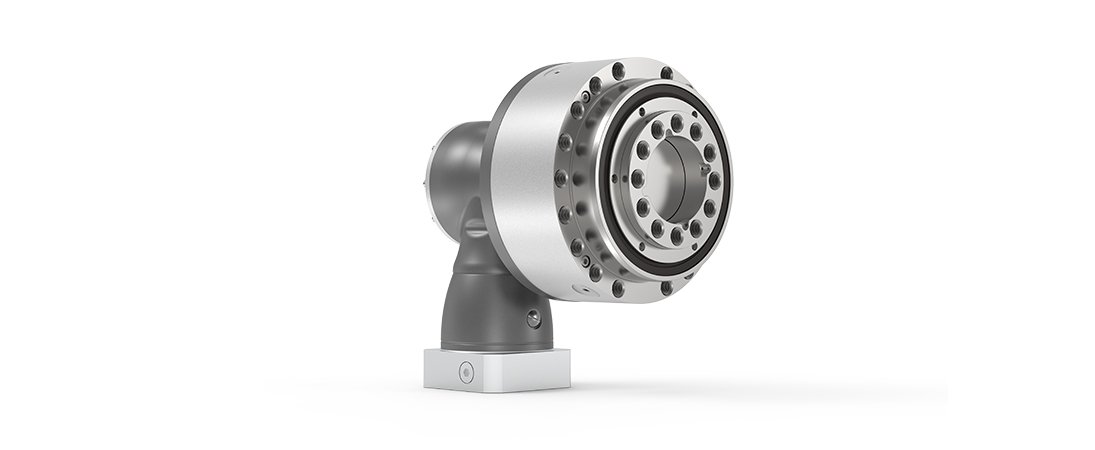

Galaxie® GH

  • Galaxie® GH – Galaxie® con prestadio ipoide e albero cavo opzionale

Galaxie® GH è un riduttore con prestadio ipoide e flangia di adattamento per il montaggio a servomotori standard.
L'innovativo principio di funzionamento di Galaxie® gli è valsa la nomina per il premio "Innovation in Science and Technology".

Scopri di più

Downloads

  • Versioni e relativo impiego
  • Dati tecnici
  • Opzioni disponibili

Vantaggi

  • Massima densità di coppia
  • Massima rigidezza torsionale
  • Nessuna manutenzione
  • Migliore sincronismo
  • Cuscinetti d'uscita robusti e precisi
  • Assenza totale di gioco
  • Integrazione rapida

Benefici

  • Incremento della produttività
  • Stabilità dei processi
  • Realizzazione di una nuova generazione di macchine a elevate prestazioni
  • Competitività
  • Riduzione dei tempi di realizzazione dei progetti
  • 4 taglie disponibilità su richiesta: GH110, GH135, GH175, GH215
  • Rapporto di riduzione Galaxie®: i = 24
  • Velocità in uscita fino a 95 rpm
  • coppia di accelerazione max. fino a 7512 Nm
  • Coppia nominale fino a 3130 Nm
  • Rigidezza torsionale fino a 2700 Nm/arcmin
  • Flangia di adattamento e bussola di riduzione ideali per servomotore
  • Diversi rapporti di riduzione

Galaxie® G

  • Prestadio riduttore opzionale

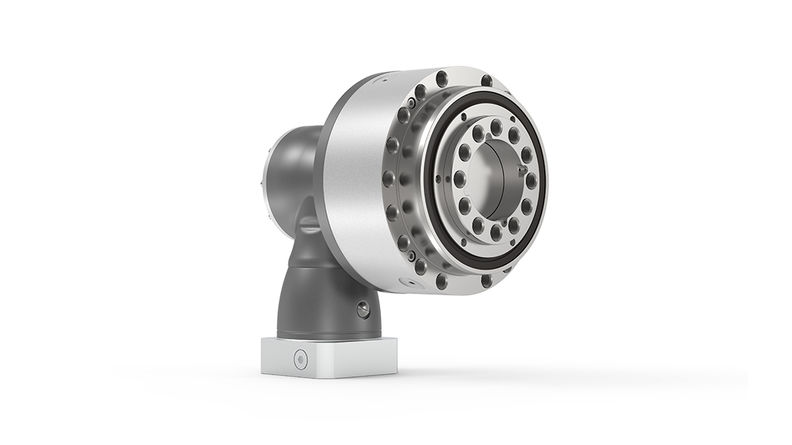

Galaxie® GH

  • Stadio preliminare ipoide opzionale 1 o 2-stadi
  • Albero cavo: 26-71 mm (opzionale a richiesta)

Galaxie® GH

Compatibile con diversi servomotori

(Siemens, Bosch, etc.)

Albero cavo

(solo per esecuzione a2-stadi)

Rapporto di riduzione

2-stadi: 72 - 240 (albero cavo possibile)
3-stadi: 216 - 2400


Compatibile con diversi servomotori

(Siemens, Bosch, etc.)

Albero cavo

(solo per esecuzione a2-stadi)

Rapporto di riduzione

2-stadi: 72 - 240 (albero cavo possibile)
3-stadi: 216 - 2400
