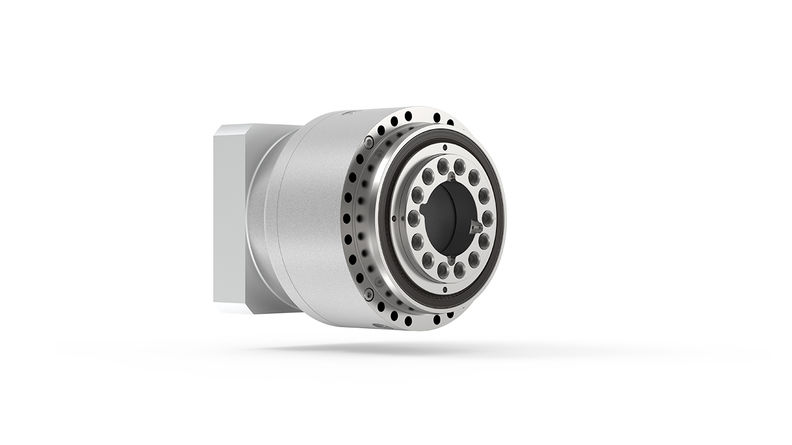

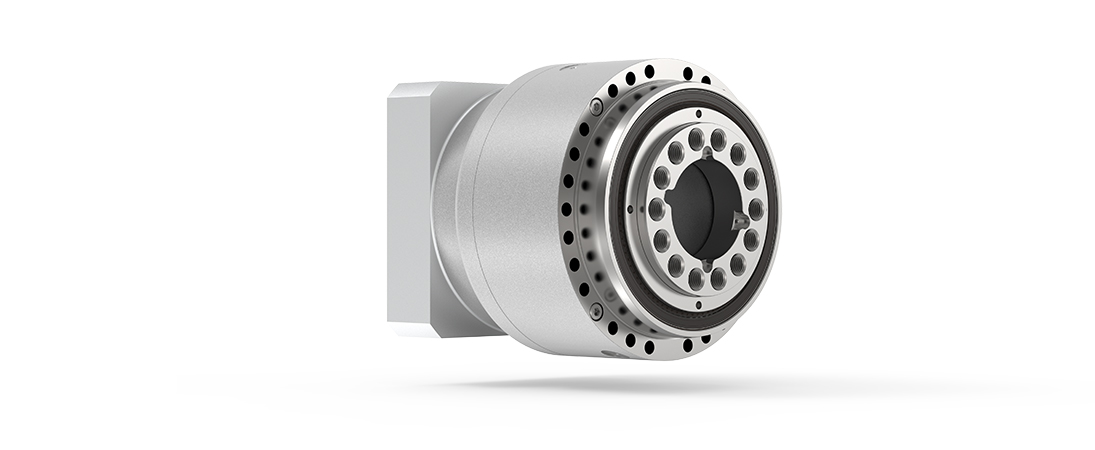

Riduttore a gioco zero configurabile con pre-stadio epicicloidale coassiale opzionale e flangia di adattamento.
Vantaggi
- Massima densità di coppia
- Massima rigidezza torsionale
- Nessuna necessità di manutenzione
- Migliore sincronismo
- Cuscinetti in uscita robusti e precisi
- Assenza totale di gioco
- Integrazione rapida
Benefici
- Incremento della produttività
- Sicurezza dei processi
- Sviluppo di una nuova generazione di macchine a elevate prestazioni
- Competitività
- Riduzione dei tempi di realizzazione dei progetti
| | | Galaxie® robustness line | | Galaxie® accuracy line |
|---|
| Taglia | Unità | 85 | 110 | 135 | 175 | 215 | 120 | 190 | 300 |
|---|
| Design | | G | G | G | G | G | G | G | G |
| Diametro esterno1 | D [mm] | 115 | 160 | 191 | 241 | 300 | 122 | 193 | 304 |
| Lunghezza2 | l [mm] | 157 | 177 | 226 | 267 | 316 | 44 | 157 | 229 |
Coppia di accelerazione max.3 | T2B [Nm] | 450 | 1086 | 1800 | 4050 | 7500 | 350 | 1500 | 6000 |
| Velocità in uscita max.3 | n2max [rpm] | 125 | 95 | 80 | 61 | 50 | 125 | 80 | 50 |
| Coppia nominale in uscita3 @ n2N | T2N [Nm] | 190 | 450 | 750 | 1685 | 3130 | 190 | 750 | 3000 |
| Velocità nominale in uscita3 @ T2N | n2N [rpm] | 31 | 23 | 20 | 15 | 12 | 60 | 50 | 31 |
| Coppia di emergenza3 | T2Not [Nm] | 1350 | 3000 | 5400 | 12000 | 22500 | 700 | 3000 | 12000 |
| Rigidezza torsionale3 | Ct21 [Nm/arcmin] | 160 | 370 | 650 | 1400 | 2700 | 155 | 625 | 2500 |
| Rigidezza torsionale4 | i | -24 | 31 |
1 valori possono subire variazioni dovute alla presenza di connettori (D) o di pre-stadi (G / GH)1
2 Senza connettori per sistema di raffreddamento a liquido, a seconda del pre-stadio e flange motore.
3 Valori soggetti a un range del +/- 10% per motivi che esulano dal nostro controllo.
4 Con un rapporto di riduzione negativo, l'uscita gira nella direzione opposta all'ingresso; con un rapporto di riduzione positivo, l'uscita gira nella stessa direzione dell'ingresso.
Serie Galaxie® “robustness line”: Dati tecnici validi senza raffreddamento ad acqua
Serie Galaxie® “accuracy line”: Dati tecnici validi con raffreddamento ad acqua
Dati tecnici non vincolanti.
Note
Flangia di adattamento e connessione albero motore configurabili per tutti i più comuni motori industriali. Rapporto di riduzione fino a i = 301, realizzabile con un pre-stadio epicicloidale.
Applicazioni tipiche
Asse A/B/C per posizionamento preciso in macchine utensili ad asportazione di truciolo, quali torni, nella tecnologia di azionamento meccanico o nella tecnologia medica.
